Unity3D白皮书(一)模型导入设置

转载:https://blog.csdn.net/ecidevilin/article/details/76616690

在研究一个东西的时候,我们首先要问三个问题?

What?什么是导入设置?

我们可以在资源文件的Inspector界面看到这个文件的相关设置,导入设置本质上是AssetImporter或其衍生类。

Why?为什么我们要使用导入设置?

我们导入的资源大部分是由第三方软件生成的,而这些资源需要指定一些参数或者附加一些信息才能被U3D使用或者更好的使用。

How?导入设置是如何产生效果的?

在资源导入的同时,会生成与之对应的meta文件,meta文件除了保存资源的GUID和meta文件的创建时间外,还包含了一些其他的设置,其中就包含导入设置的参数,当U3D使用这些资源文件的时候,就会根据meta文件中的设置来进行对应的处理。当然资源文件的Inspector界面上的数值也是根据meta文件反序列化(到对应的AssetImporter)得到的。

(注:本文中在一些名词上添加了超链接,如果想了解更多,可以直接链接过去)

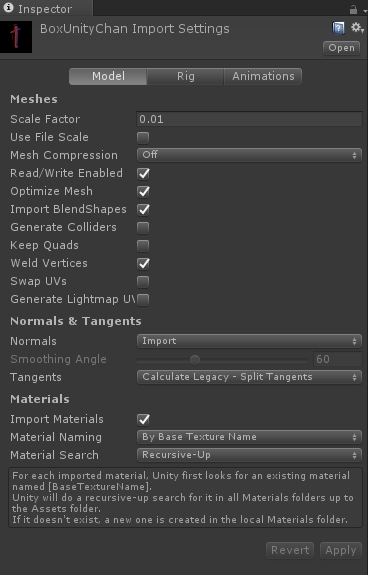

如下图,是一个模型的导入设置。

Unity3D白皮书(一)模型导入设置 - 第1张  | u3d8技术分享

首先是Model页签:

Scale Factor:缩放因子,不同的建模程序生成的模型文件,尺度单位不同,为了在U3D里统一,就需要进行缩放。模型文件的缩放因子:

.fbx, .max, .jas, .c4d = 0.01

.mb, .ma, .lxo, .dxf, .blend, .dae = 1

.3ds = 0.1

Use File Scale:使用文件的默认缩放值。

Mesh Compression:网格压缩,会导致失真。官方的想法是,尽可能的压缩网格,只要模型看起来不至于太奇怪。

Optimize Mesh:优化网格,如果开启,网格的定点和三角形会按照U3D既定的一套规则重新排序用以提高GPU性能。

Import BlendShapes:导入BlendShapes(用于表情动画)。

Generate Colliders:生成碰撞体。KeepQuads:保持四边形,不转换为三角形。我们在U3D中使用的网格,大部分是把所有的面都转换成了三角形,但是某些特定的需求下,四边形会得到更好的效果,例如Tessellation shaders(细分曲面着色器)。

Weld Vertices:焊接顶点,如果开启,相同位置的顶点会被合并。

Swap UVs:交换uv,如果有光照贴图的对象UV通道不正确,则使用本项。会交换主uv和光照贴图uv(uv2)。

Generate Lightmap UV:为光照贴图生成UV。如果开启Generate Lightmap UV,会在该选项下面多出四个参数。

Unity3D白皮书(一)模型导入设置 - 第2张  | u3d8技术分享

关于这些参数的含义,可以参考:

http://www.ceeger.com/Manual/LightmappingUV.html

Normals:法线:

  1. Import:从文件导入。
  2. Calculate:根据平滑角度(Smoothing Angle)计算。
  3. None:禁用。

Tangents:切线(以及次法线):

  1. Import:从文件导入,前提是法线也是导入的。
  2. Calculate Tangent Space:计算切线空间
  3. Calculate Legacy:计算切线。
  4. Calculate Legacy – SpliteTangents:如果法线贴图的光照被网格上的缝隙破坏,则选用此项。

(更多:NormalMap中的值,Tangent Space, 求算TangentBinormalTBN Matrix

Import Materials:是否导入材质。如果否,则不生成新的材质,默认使用“Default-Diffuse”。

Material Naming:材质命名方式。

Material Search:材质搜索方式。

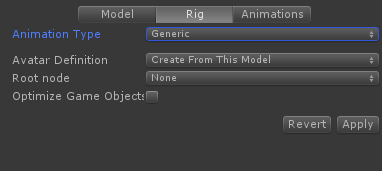

然后是Rig页签:

Unity3D白皮书(一)模型导入设置 - 第3张  | u3d8技术分享

Animation Type:动画类型。

  1. None:无。
  2. Legacy:传统的。(Animation)
  3. Generic:一般Mecanim动画。
  4. Humanoid:人形Mecanim动画。

Avatar Definition:皮肤定义。

  1. Createfrom thismodel:从模型创建。
  2. Copyfrom other avatar:复制其他皮肤设置。(配置Avatar

Root Node:根节点。(Generic)Optimize Game Object:优化游戏对象,开启此项,可以优化有动画的角色的性能。

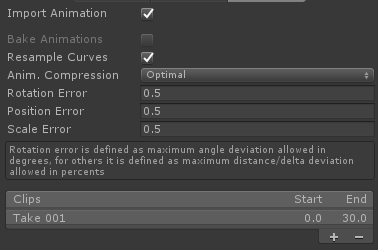

最后是Animations页签:

Unity3D白皮书(一)模型导入设置 - 第4张  | u3d8技术分享

Import Animation:是否导入动画。Bake Animations:用于反向动力学(IK)和拟态。只对Maya,3dsMax &Cinema4D文件有效。Resample Curves:重采样动画曲线。(详细解释可以参考AnimationClip中的对应设置)Anim. Compression:动画压缩。

  1. Off:不压缩。
  2. KeyframeReduction:减少关键帧,移除相似的关键帧。
  3. KeyframeReduction and Compression:减少关键帧并压缩Clip数据。(Legacy )
  4. Optimal:最优化,(GenericorHumanoid))。

Rotation Error:旋转误差(度数)。Position Error:位置误差。Scale Error:缩放误差。
(注:当对动画进行优化的时候,会根据以上三种来对动画进行删减。)Clips:动画剪辑。

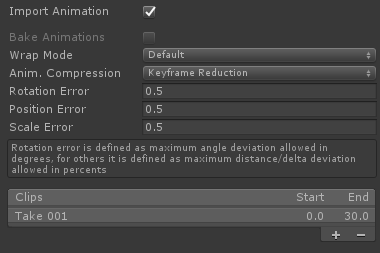

当Rig页签选择的Animation Type选择Legacy时,Animations页签稍微有些变化:

Unity3D白皮书(一)模型导入设置 - 第5张  | u3d8技术分享

其中Wrap Mode代表动画的循环模式,如果不是Default会覆盖掉所有Clip的循环模式:

  1. Default:默认,根据Clip的模式。
  2. Once:只播放一次。
  3. Loop:循环。
  4. PingPong:结束之后,倒着播。
  5. Forever:结束之后,循环播放最后一帧
