Unity3D白皮书(二)纹理导入设置

转载:https://blog.csdn.net/ecidevilin/article/details/76835059

Unity3D中,纹理占据着很重要的位置,包括模型的贴图,UI的精灵等都需要使用纹理。而如何导入纹理,该怎样设置,变成了一个很重要的问题。

前一篇Unity3D白皮书(一)模型导入设置介绍了Unity3D中的模型导入设置,本文继续介绍U3D中纹理的导入设置。

(注:U3D版本5.6.1f1)

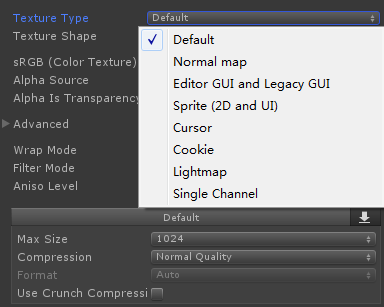

Unity3D白皮书(二)纹理导入设置 - 第1张  | u3d8技术分享

如图所示,U3D中纹理的类型分为以上8种(Advanced这种类型已经被淹没在历史的尘埃里了)。Default:默认最常用的纹理类型,大部分导入参数都可以访问。

Normal map:法线贴图。

Editor GUI and Legacy GUI:编辑器GUI和传统GUI。

Sprite(2D and UI):精灵,用于2D对象和UGUI贴图。

Cursor:自定义光标。Cookie:场景光的Cookie。

Lightmap:光照贴图,将贴图编码成特定的格式,并对纹理数据进行后处理。

SingleChannel:单通道。

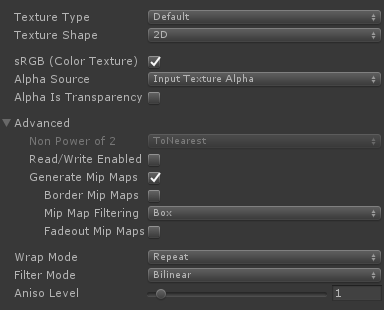

我们首先看默认类型的设置:

Unity3D白皮书(二)纹理导入设置 - 第2张  | u3d8技术分享

Texture Shape:纹理形状,2D或立方体。(详情参考TextureImporter的Texture Shape部分)sRGB(Color Texture):指定纹理是否保存在Gamma空间。Alpha Source: α通道来源。

  1. None:强制无α通道。
  2. Input Texture Alpha:使用纹理自带的α通道。
  3. From Gray Scale:使用纹理RGB通道的均值来生成α通道。

Alpha Is Transparency:α通道是透明度。
Non Power of 2:NPOT的处理方式。Read/Write Enabled:读写开关,非必要不开启,否则会增加一倍的内存。Generate Mip Maps:生成Mip Maps,会增加33%的内存。一般用于模型纹理,UI、天空盒等纹理不需要开启。Border Mip Maps:防止低阶的Mip Map的色彩值溢出边界,一般用于光照Cookie。Mip Map Filtering:过滤算法,Box和Kaiser。Fadeout Mip Maps:根据层阶使Mip Map慢慢变灰,一般用于细节贴图(DetailMaps)。Wrap Mode:循环(平铺)模式,当UV<0或>1时,如何采样。

  1. Repeat:重复。
  2. Clamp:固定。

Filter Mode:滤波模式,当被3D变换拉伸时,纹理如何插值。

  1. Point(nofilter):点(无过滤),马赛克。
  2. Bilinear:双线性,模糊。
  3. Trilinear:三线性,在Bilinear的基础上对不同的Mip层阶进行模糊(插值)。

AnisoLevel:各项异性滤波(Anisotropic Filtering )等级,增加纹理在大倾角视角的质量,对底板和地表纹理效果很好。

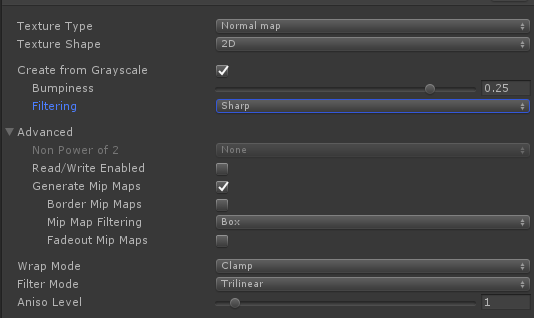

Normal Map类型的纹理设置:

Unity3D白皮书(二)纹理导入设置 - 第3张  | u3d8技术分享

与Default相比增加了一下设置:Create from Grayscale:从灰度高度图(Heightmap)创建。Bumpiness:崎岖度。Filtering:滤波算法。

  1. Smooth:平滑,标准前向差分算法。
  2. Sharp:尖锐,Sobel滤波器。

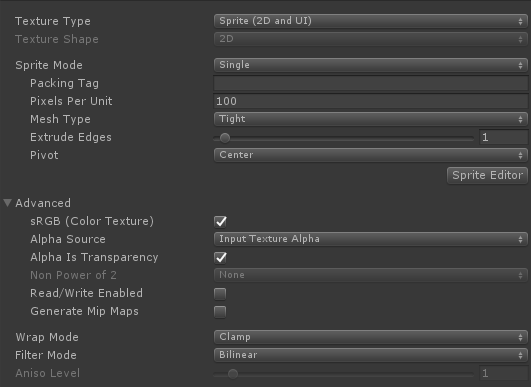

Sprite类型的纹理设置:

Unity3D白皮书(二)纹理导入设置 - 第4张  | u3d8技术分享

与Default相比增加了一下设置:Sprite Mode:精灵模式。

  1. Single:单图。
  2. Multiple:多图。
  3. Polygon:多边形,在SpriteEditor里使用多边形裁剪精灵。

PackingTag:指定图集。

PixelsPer Unit:每单位像素数,在世界场景中,每单位距离有多少个像素。Mesh Type:网格类型(Polygon模式无此属性)。

  1. FullRect:矩形。
  2. Tight:紧凑的,根据Alpha通道生成Mesh。(2DObject)

ExtrudeEdge:拉伸边缘。

Pivot:轴心(仅Single),精灵内部坐标的原点。

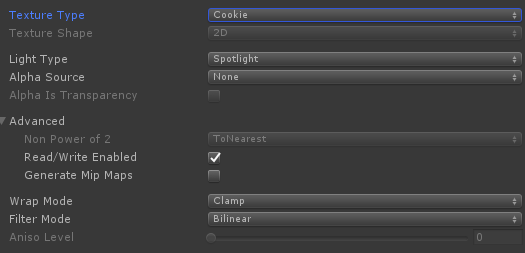

Cookie类型的纹理设置:

Unity3D白皮书(二)纹理导入设置 - 第5张  | u3d8技术分享


与Default相比增加了一下设置:Light Type:光照类型。

  1. Spotlight:聚光灯,形状必须为2D。
  2. Directional:平行光,形状必须为2D。
  3. Point:点光源,形状必须为立方体。

最后,在这些纹理设置之下,还有针对不同平台的压缩设置:

Unity3D白皮书(二)纹理导入设置 - 第6张  | u3d8技术分享

Max Size:最大尺寸。Compression:压缩质量。Format:压缩格式。Use Crunch Compression:紧凑压缩。Compressor Quality:压缩质量。
